Lorch SpeedUP.So geht Steig­naht­schweißen einfach und schnell.

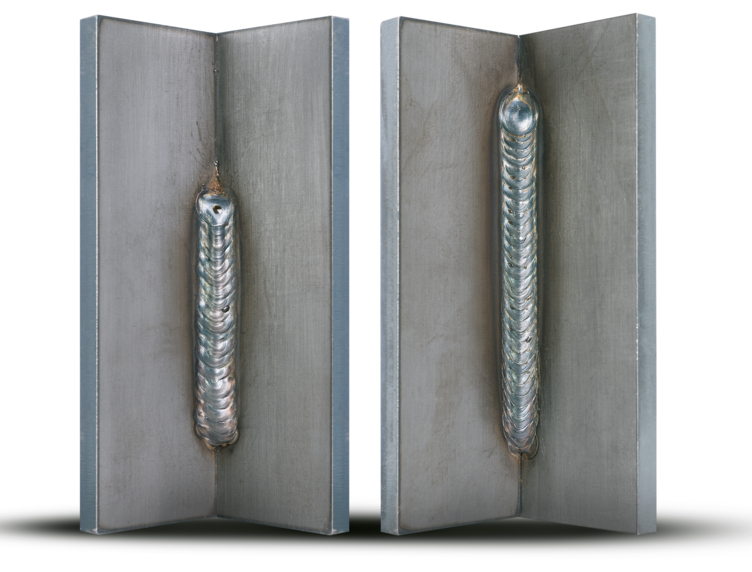

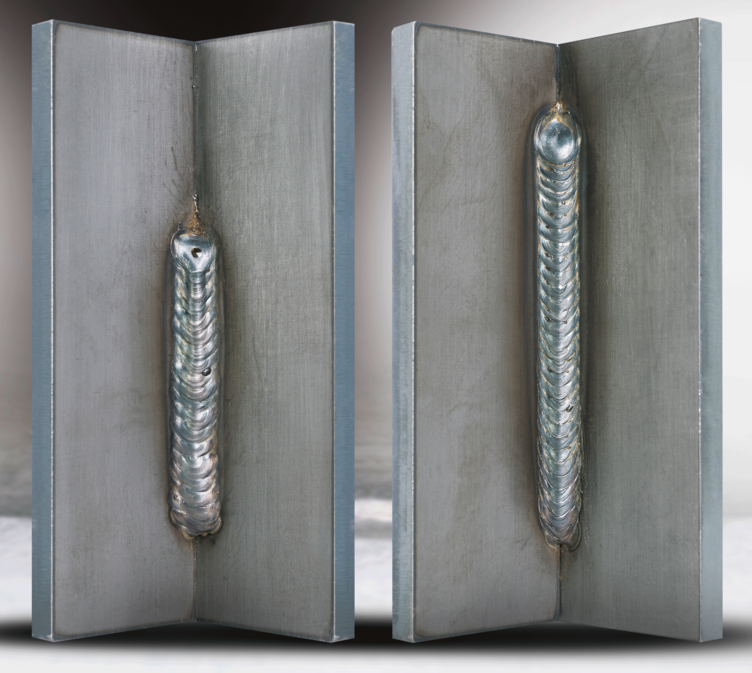

Links der an­spruchs­volle „Tannen­baum“, rechts der geniale SpeedUp

Steignahtschweißen? War mal schwierig. Die perfekte Steignaht war „eine Auszeichnung“. Und die hierfür nötige Dreiecksbewegung der Hand – Material behutsam aufschmelzen, nicht zu kalt werden lassen, die Wurzel sicher erfassen, und vorsichtig stützen – war eine Technik nur für Könner. Diese Männer nannte man mit gewisser Ehrfurcht Tannenbaum-Schweißer. Doch diese Technik war ähnlich langsam, wie ein Baum wächst, und Termindruck oft ein Eigentor.­

So war es logisch, dass unsere Ingenieure hier nach Vereinfachung forschten.

Die „einfache“ Steignaht.
Die Kunst liegt in der Kombination von zwei Prozessen oder besser Lichtbogenphasen. Die eine: die „heiße“ Hochstromphase mit hoher Energieeinbringung für das optimale Aufschmelzen des Materials. Übergangslos und damit praktisch spritzerfrei geht es dank perfekter Regelungstechnik über in die andere: die „kalte“ Phase. Die reduzierte Energieeinbringung sorgt hier für den sicheren Einbrand, eine exakt dimensionierte Nahtfüllung und ein nahezu optimales a-Maß. Selbst angelernte Schweißer beherrschen den SpeedUp in kürzester Zeit.

Geht ab.

Wer in eine Wand ein tiefes Loch schlägt, nur um darin ein dünnes Kabel zu verlegen, braucht viel Zeit, das Ganze wieder zu vergipsen. So war es bisher beim Steignaht­schweißen. Doch SpeedUp von Lorch ist viel präziser: Es entsteht quasi nur eine schmale, exakte Mauerfuge, die in Windeseile wieder geschlossen ist. So wird bei Blechen bis 12 mm genau das a-Maß aufgebracht, das man braucht.

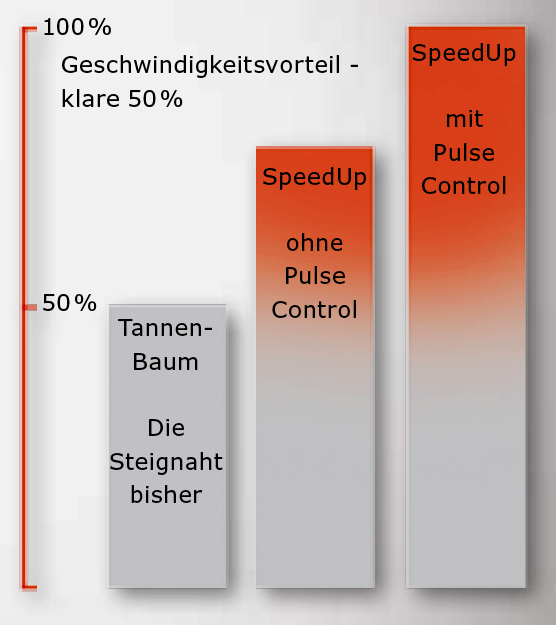

 Der SpeedUp der Lorch P-Serie ist bereits 60 bis 80 % schneller, ein Riesenfortschritt für alle, die ab und an Steignähte schweißen. Und dank SpeedUp mit PulseControl ist jetzt bis zu 100 % schneller Steignaht­schweißen mit der S-Serie möglich. Damit kann doppelt so schnell gearbeitet werden, wie heute üblich.

Vorteile des SpeedUp:

  • Automation/Manuelles Schweißen:
    Kontinuierliche Bewegung in der mechanisierten Brenner­führung eignet sich sehr gut für Automation/sehr ein­fache manuelle Brenner­führung
  • Kehlnaht­schweißen
    Optimiert auf Kehlnaht (FW) in PF (vertikal steigend), vorteilhaft einsetzbar auch in anderen Naht­positionen
  • Gleichmäßige Wärme­einbringung
    Einbrand und Material­bindung gleich­mäßig leicht wellen­förmig
  • Gleich­mäßige, leicht schuppige Naht­ober­fläche
    Schmalere Naht als konventionelle Drei­ecks­bewegung FW+PF;
    Vermeidet Fehler, welche bei konventioneller Drei­ecks­bewegung entstehen können
